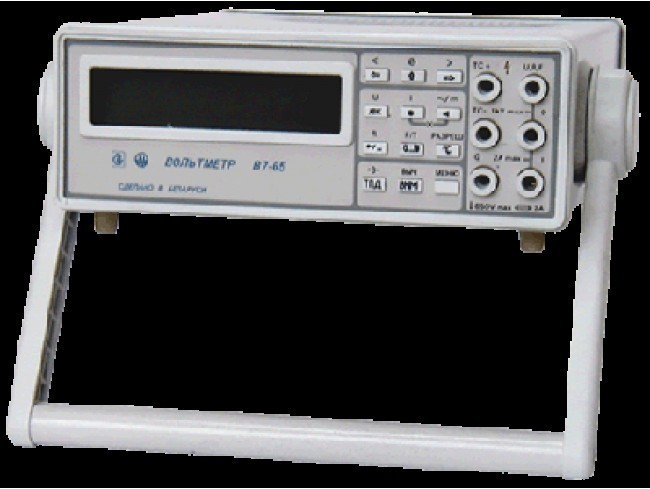

В7-65/2 — вольтметр универсальный

В7-65/2 — вольтметр универсальный
Артикул: 421041
Модель: В7-65/2
Бренд: МНИПИ

Цифровой универсальный вольтметр В7-65/2 относится к классу стационарных профессиональных приборов и предназначен для измерения электрических параметров.

Широкие функциональные возможности вольтметра В7-65/5 позволяют:
- измерять постоянные и переменные напряжения и токи, сопротивления, частоту и период колебаний.
- проверять цепи на короткое замыкание и тестировать диоды.
- определять максимальное, минимальное и среднее значение измеряемой величины.
- отображать отношение измеряемой величины к заданному опорному значению в дБ.
- выполнять автоматические измерения в заданных пределах значений измеряемой величины.
- производить автоматическую коррекцию "нуля" для исключения влияния источников систематической погрешности.
- накопление и просмотр массива данных .
- интегрировать прибор в состав измерительного комплекса с помощью встроенного интерфейса IRS -232.

Технические характеристики универсального вольтметра В7-65/2:
Параметр Значения
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Диапазон напряжений 1 мкВ ... 1000 В
Предел измерения 200 мВ/2 В/20 В/200 В/1000 В
Погрешность измерения ±0,02% (< 200 В), ±0.03% (> 200 В)
Максимальное входное напряжение 1200 В (до 1 мин)
Входной импеданс 1 ГОм (до 200 мВ), 2 ГОм (200 мВ...2 В), 10 МОм (> 2 В)
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
Диапазон напряжений 1 мкВ ... 700 В
Предел измерения 200 мВ/2 В/20 В/200 В/700 В
Диапазон частот 20 Гц …100 кГц
Погрешность измерения (гармоническое колебание) ±(0.3 ... 0,6)% при 1 мкВ...700 В/20 Гц...10 кГц,
±0,6% при 1 мкВ ... 200 В/10 кГц...20 кГц,
±(2.5 ... 4.0)% при 1 мкВ ... 20 В/20 кГц ... 100 кГц
Дополнительная погрешность (негармоническое колебание) ±1,5% при Ка < 3
Максимальное входное напряжение 850 В (50 Гц, до 1 мин)
Входной импеданс 1 МОм/50 пФ
ПОСТОЯННЫЙ ТОК
Диапазон токов 10 мкА ... 2 А (расширение с программным шунтом)
Погрешность измерения ±0,07%
ПЕРЕМЕННЫЙ ТОК
Диапазон токов 10 мкА ... 2 А (расширение с программным шунтом)
Диапазон частот 20 Гц … 5 кГц
Погрешность измерения ±(0,5 ...  0,6)%
СОПРОТИВЛЕНИЕ
Диапазон сопротивлений 1 мОм ... 2 ГОм
Предел измерения 200 Ом/2 кОм/20 кОм/200 кОм/2 МОм/20 МОм/2 ГОм
Погрешность измерения ±0,06% (< 2 МОм), ±0.3% (2 МОм ... 20 МОм), ±0.5% (> 20 МОм)
Тестовое напряжение < 10 В (< 2 МОм), < 2,6 В (> 2 МОм)
ЧАСТОТА
Диапазон частот 20 Гц … 1 МГц
Погрешность измерения ±0,02%
Чувствительность > 0,5 В (синусоидальный сигнал), > 1 В (импульсный сигнал)
Максимальное входное напряжение 150 В (< 100 кГц), 30 В (>100 кГц)
ПЕРИОД
Диапазон 100 мкс … 50 мс
Погрешность измерения ±0,03%
Уровень входного сигнала 1 В … 30 В (синусоидальный или импульсный сигнал)
ДИСПЛЕЙ
Тип индикаторов ЖК-индикаторы
Формат индикации 5 1/2 разрядов (до 2 изм./с), 4 1/2 разряда (до 15 изм./с)
ОБЩИЕ ДАННЫЕ
Напряжение питания 110 В/220 В ±10%, 50/60 Гц
Габаритные размеры 220 х 88 х 300 мм
Масса 2,7 кг
  • Комплект поставки В7-65/2
    Наименование Количество
    1. Вольтметр универсальный В7-65/2 1
    2. Руководство по эксплуатации 1
