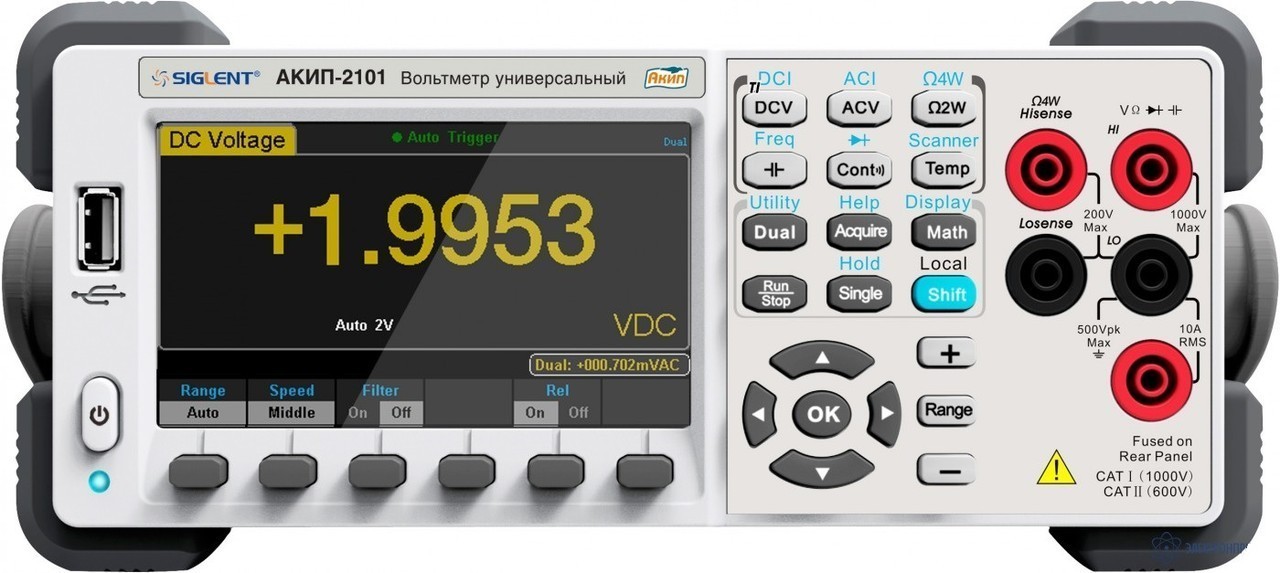

АКИП-2101 — вольтметр универсальный

АКИП-2101 — вольтметр универсальный
Артикул: 421018
Модель: АКИП-2101
Гарантия: 36 мес.
Госреестр РФ: 70837-18
Поверка приобретается отдельно: 4710 Р
Бренд: АКИП

Краткие характеристики АКИП-2101:

  • 5½ разрядов
  • Базовая погрешность (DCV): ±0,015%
  • Быстродействие: до 150 изм./с
  • Одновременное измерение 2х параметров
  • Измерение переменного сигнала со смещением (AC+DC)
  • Измерение с учетом формы сигнала и искажений (True RMS)
  • Автоматический и ручной выбор пределов измерений
  • Внутренний регистратор данных (10 К отсчетов) с настраиваемой скоростью выборки
  • Развернутое меню синхронизации и запуска
  • 2-х и 4-х проводная схема измерения сопротивления
  • Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; Δ-измерения, гистограммы, построение тренда. СКО)
  • Отображение результата измерений с помощью аналоговой шкалы (bar-graph)
  • Интерфейсы: LAN, USB (поддержка VXI11, USBTMC), GPIB (опция)
  • Внутренняя память 1 ГБ (расширение внешним USB- flash), поддержка файловой системы, встроенная экранная помощь (HELP)
  • Измерение температуры ( термопара и термосопротивление/Rtd)
  • Программное обеспечение EasySDM для управления и передачи данных на компьютер
  • Цветной графический TFT-дисплей (диаг. 11 см)

Технические характеристики АКИП-2101:

Параметр Значение
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
Пределы измерений 200 мВ / 2 / 20 / 200 / 1000 В
Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
Погрешность измерения ± (0,015% Uизм.
+ 0,003…0,004% Uпредела изм.) в зависимости от диапазона
Входной импеданс 10 МОм (10 ГОм для пределов 200 мВ/ 2 В –на выбор)
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC+DC, TRUE RMS)
Пределы измерений 200 мВ / 2 / 20 / 200 / 750 В
Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ
Частотный диапазон 20 Гц…100 кГц
Погрешность измерения ± (0,2…3% Uизм. + 0,05…0,1% Uпредела изм.)
в зависимости от частоты и диапазона
Входной импеданс 1 МОм / 100 пФ
ПОСТОЯННЫЙ ТОК
Пределы измерений 200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А
Разрешение 1/ 10/ 100 нА/ 1/ 10/ 100 мкА
Погрешность измерения ± (0,055…0,25% Iизм. + 0,005…0,02% Iпредела изм.)
в зависимости от диапазона
ПЕРЕМЕННЫЙ ТОК (AC+DC, TRUE RMS)
Пределы измерений 20 мА / 200 мА / 2/ 10 А
Разрешение 100/ 1/ 10/ 100 мкА
Частотный диапазон 20 Гц…10 кГц
Погрешность измерения ± (0,05…2,5% Iизм. + 0,1…0,2% Iпредела изм.)
в зависимости от частоты и диапазона
СОПРОТИВЛЕНИЕ
Пределы измерений 200 Ом/ 2/ 20/ 200 кОм/ 2/ 10/ 100 МОм
Разрешение 10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм
Погрешность измерения ± (0,02…1,75% Rизм. + 0,003…0,01% Rпредела изм.)
в зависимости от диапазона
ЧАСТОТА (ПЕРИОД)
Пределы измерений 20 Гц/ 2 / 20/ 200 кГц/ 1 МГц (200 мВ…750 В)
Диапазон изм. периодов 1,0 мкс…0,05 с
Чувствительность 100 мВ (10 Гц…100 кГц); 1В (100…600 кГц)
Погрешность измерения ± (0,01% Fизм + 0,003…0,006% Fпредела изм.)
в зависимости от диапазона
ПРОЗВОН ЦЕПИ
Порог срабатывания 1…2000 Ом (разрешение 100 мОм )
Тестовый ток 1 мА
ТЕМПЕРАТУРА
Диапазон измерений -270…+1820 °С (в зав. т типа термопар)
Термопары Поддержка термопар B, E, J, K, N, R, S, T-типов
(в комплект не входят),
поддержка термосопротивлений (RTD)
ИСПЫТАНИЕ P-N ПЕРЕХОДА
Тестовое напряжение ≤ 2,0 В (разрешение 100 мкВ)
Тестовый ток 1 мА
ЁМКОСТЬ
Пределы измерений 2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ
Разрешение 1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ
Погрешность измерения                  ± (1…3% Cизм. + 0,5…1% Спредела изм.)
в зависимости от диапазона
Тестовый ток 10/ 100 мкА/ 1 мА в зависимости от диапазона
ДИСПЛЕЙ
Тип и формат Цветной графический TFT-дисплей. (диаг. 11 см),
разреш. 480 х 272
Разрядность индикации 5 1/2 разряда макс (при скорости 5 изм/с)
4 1/2 разряда (при скорости от 20 до 123 изм/с)
Скорость измерений 5 изм/с (5 ½ разрядов) - Slow (медленно)
50 изм/с (4 ½ разрядов) - Mid (средне)
150 изм/с (3 ½ разрядов) - Fast (быстро)
ОБЩИЕ ДАННЫЕ
Напряжение питания 200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА)
Выход VM comp, ExtTrig (внеш. Синхр.)
Интерфейс USB, LAN (GPIB – опция)
Габаритные размеры 282х260х105 мм
Масса 3,3 кг


Комплект поставки АКИП-2101
1.Вольтметр АКИП-2101 - 1
2.Измерительные провода - 2
3.Шнур питания - 1
4.Кабель USB - 1
5.Предохранитель - 1
6.Предохранитель - 1
7.Программное обеспечение - 1

Комплект поставки АКИП-2101

Наименование Количество
1. Вольтметр АКИП-2101 1
2. Измерительные провода 2
3. Шнур питания 1
4. Кабель USB 1
5. Руководство по эксплуатации 1
6. Предохранитель 1
7. Программное обеспечение 1
